在烟气监测、通风除尘、管道输送等工业场景中，流体流速、流量的精准采集是工艺调控、环保监测及能耗核算的重要依据。皮托管测速装置凭借结构简单、稳定性强、耐高温、抗粉尘等优势，成为工业管道、烟道内气体流速检测的主流传感设备，广泛应用于电力、化工、环保、冶金等行业。
一、基本测速原理
皮托管依据伯努利流体力学原理进行测速，装置由全压测孔、静压测孔及压力传导管路组成。设备探头正对流体流向采集全压，侧壁测孔采集静压，通过差压变送器获取全压与静压差，结合流体温度、压力补偿参数，换算得出实时流速及流量。相较于电子式风速传感器，皮托管无电子感应元件裸露流体内部，更适配恶劣工业工况。
二、设备结构设计特点

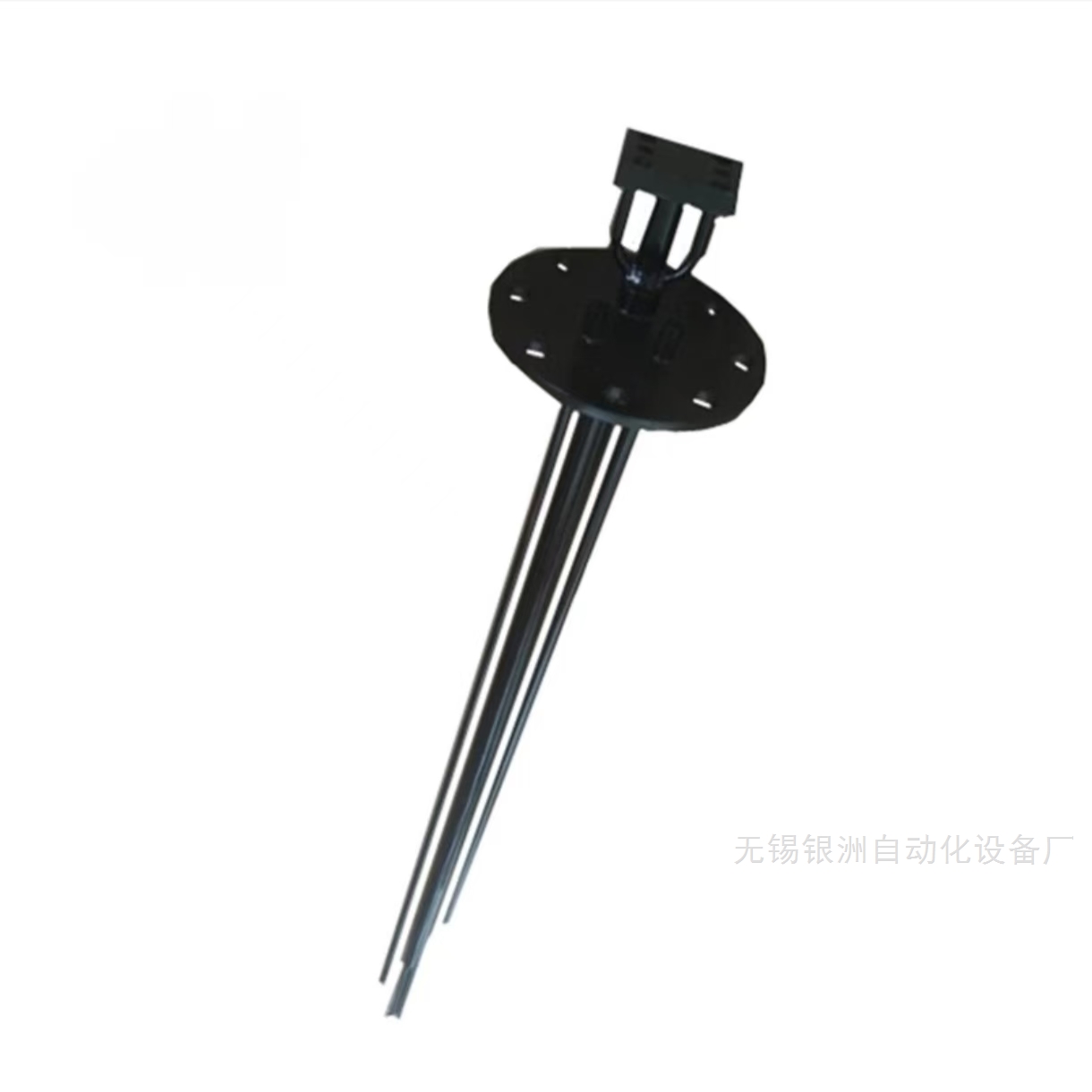

工业专用皮托管测速装置多采用一体化防堵结构，主体选用304/316L不锈钢材质，耐腐蚀、耐高温，可承受-40℃至600℃工作温度。探头采用流线型防堵设计，搭配圆弧导流结构，减少粉尘黏附堆积；部分型号集成伴热、吹扫接口，可配合吹扫装置定期清理测孔，避免烟尘堵塞造成测量偏差，大幅降低运维频次。装置采用插入式安装，适配圆形、方形管道，安装改造简便，无需改动原有管路结构。
三、核心应用优势
该测速装置测量区间宽泛，可适配低流速至高流速流体检测，测量精度高、重复性好。设备无运动部件，机械损耗极低，运行稳定免维护，抗振动、抗干扰能力强，适用于高粉尘、高湿、腐蚀性烟气等复杂工况。同时设备兼容性出色，输出标准差压信号，可直接对接DCS、PLC及CEMS在线监测系统，数据传输稳定，满足工业自动化控制要求。
四、工业应用场景
目前皮托管测速装置主要用于火电厂烟道流速监测、除尘风管风量检测、化工废气管道流量采集、冶金窑炉通风测控等场景。在环保烟气监测中，可为污染物排放折算提供精准流速数据；在通风除尘系统中，实时反馈管道风量，辅助风压调控，优化除尘效率，实现节能降耗。
五、总结
皮托管测速装置凭借可靠的力学测速原理、坚固的机械结构以及优异的工况适配性，弥补了传统测速传感器在恶劣工业环境中的使用短板。作为工业流体检测的基础核心设备，其不仅保障流速数据精准稳定，还能有效降低设备运维成本，为工业生产智能化管控、环保合规监测提供坚实的数据支撑。
